Set Skru & Skru Grub: Panduan Pengetahuan Industri Profesional

Mengapa Skru Grub Tertanggal — dan Cara Mencegahnya

Salah satu kegagalan medan yang paling biasa dengan skru set soket ialah jalur keluar soket hex, di mana kunci Allen tidak lagi menggigit dan skru menjadi mustahil untuk dipacu atau dikeluarkan. Ini jarang berlaku kerana skru rosak — hampir selalu disebabkan oleh tiga sebab yang boleh dielakkan: menggunakan saiz kekunci yang salah, menggunakan tork pada kekunci hex yang haus atau bersaiz kecil, atau memasang skru dengan alatan tidak sejajar yang membulatkan sudut soket pada pusingan pertama. Heks dalaman dalam a skru grub dibentuk dengan ketepatan, malah ketidakpadanan kunci-ke-soket 0.1mm secara mendadak meningkatkan tegasan sentuhan setiap sudut, mempercepatkan haus.

Gred bahan skru juga memainkan peranan langsung. Skru set tahan karat gred 45H mempunyai soket yang lebih lembut daripada versi keluli aloi Gred 14.9 yang dimesin daripada keluli 40Cr atau SCM435. Apabila aplikasi tork tinggi menuntut tahan karat untuk rintangan kakisan, menukar kepada skru set soket pemacu TORX atau spline dan bukannya hex standard ialah peningkatan yang paling praktikal — pemacu spline mengagihkan tork merentasi lebih banyak titik sesentuh dan mengurangkan risiko jalur keluar sebanyak lebih 30% berbanding soket hex pada saiz skru yang setara. Di Suzhou Anzhikou, konfigurasi pemacu bukan standard termasuk soket spline, tri-lobe dan dwi-hex tersedia pada skru grub tersuai hingga ke diameter M2.

Memilih Gaya Mata Skru Grub yang Tepat untuk Aplikasi Anda

Geometri mata skru set bukan kosmetik — ia menentukan cara beban dipindahkan, sama ada aci mengawan ditandakan secara kekal, dan sama ada skru akan longgar di bawah getaran. Memilih jenis titik yang salah adalah punca kerap berlaku longgar pramatang, kerosakan aci dan hanyut kedudukan dalam pemasangan ketepatan. Lima gaya titik yang paling banyak digunakan setiap satu mempunyai tujuan mekanikal yang berbeza:

Dalam amalan, mata cawan menyumbang lebih daripada 70% daripada set skru penggunaan secara global kerana ia menawarkan gigitan yang kuat tanpa memerlukan inden pra-gerudi pada aci. Walau bagaimanapun, untuk instrumen optik, penggerak ketepatan, atau mana-mana pemasangan di mana penyingkiran dan penempatan semula aci dijangka, titik rata adalah pilihan yang betul — ia mengagihkan beban pengapit ke kawasan yang lebih luas dan tidak meninggalkan tanda saksi kekal. Skru grub mata anjing amat berguna dalam mengindeks jig dan mekanisme dail, di mana hidung silinder yang dilanjutkan melibatkan lubang gerudi silang dalam aci untuk menghapuskan permainan putaran sepenuhnya.

Spesifikasi Tork dan Risiko Tersembunyi Skru Grub Terlalu Mengetatkan

Kebanyakan jurutera menggunakan tork pengetatan secara naluri untuk menetapkan skru — pusingan yang kukuh sehingga ia terasa selesa. Pendekatan ini bermasalah kerana skru grub, tidak seperti bolt melalui, tidak mempunyai bebibir kepala bolt untuk memberi isyarat kepada beban pengapit melalui maklum balas sentuhan. Mengetatkan skru set berdiameter kecil adalah sangat mudah dan mempunyai dua hasil yang merosakkan: pelucutan benang dalam lubang yang diketuk (terutamanya dalam perumah aluminium) dan ubah bentuk soket hex dalaman yang menghalang penyingkiran pada masa hadapan.

Tork tempat duduk yang disyorkan untuk skru set soket standard dalam keluli aloi (Gred 14.9) adalah seperti berikut, dan harus dianggap sebagai had atas dan bukannya sasaran:

• M2 (kunci hex 0.9mm): 0.1 – 0.15 N·m
• M2.5 (kunci hex 1.3mm): 0.2 – 0.3 N·m
• M3 (kunci hex 1.5mm): 0.4 – 0.6 N·m
• M4 (kunci hex 2.0mm): 1.0 – 1.5 N·m
• M5 (kunci hex 2.5mm): 2.0 – 3.0 N·m
• M6 (kunci hex 3.0mm): 4.0 – 5.5 N·m
• M8 (kunci hex 4.0mm): 9.0 – 12.0 N·m

Apabila bahan perumah adalah aloi aluminium (cth., 6061-T6), kurangkan nilai tork di atas sebanyak lebih kurang 40% untuk mengelakkan penarikan benang. Untuk aplikasi dalam persekitaran yang terdedah kepada getaran — motor, kotak gear, pam — menggunakan sejumlah kecil kompaun pengunci benang berkekuatan sederhana (bersamaan dengan Loctite 243) pada benang sebelum pemasangan lebih dipercayai daripada bergantung kepada tork sahaja. Ini menghapuskan keperluan untuk daya pengapit yang berlebihan sambil mengekalkan tork pemisah yang menahan longgar sendiri di bawah beban kitaran.

Pemilihan Bahan Melebihi Tahan Karat: Bila Menggunakan Keluli Aloi, Loyang atau Skru Grub Titanium

Andaian lalai untuk skru set kalis kakisan ialah keluli tahan karat — biasanya A2 (304) atau A4 (316). Walaupun ini sesuai untuk kebanyakan persekitaran, ia tidak selalu menjadi pilihan yang optimum, dan pemilihan bahan yang salah membawa kepada masalah yang hanya menjadi jelas selepas pemasangan. Memahami pertukaran antara bahan yang tersedia adalah penting untuk ketepatan dan aplikasi khusus.

Keluli Aloi (Gred 12.9 / 14.9)

Skru set keluli aloi bersalut oksida hitam atau zink-fosfat menawarkan kekerasan tertinggi dan kekuatan soket dalaman daripada sebarang pilihan standard. Teras yang dirawat haba (biasanya keluli SCM435 atau 40Cr) menahan ubah bentuk soket di bawah tork yang tinggi, menjadikan ini pilihan yang betul untuk aplikasi daya pengapit tinggi pada aci yang dikeraskan. Ia tidak sesuai untuk persekitaran yang lembap atau agresif secara kimia tanpa perlindungan permukaan tambahan.

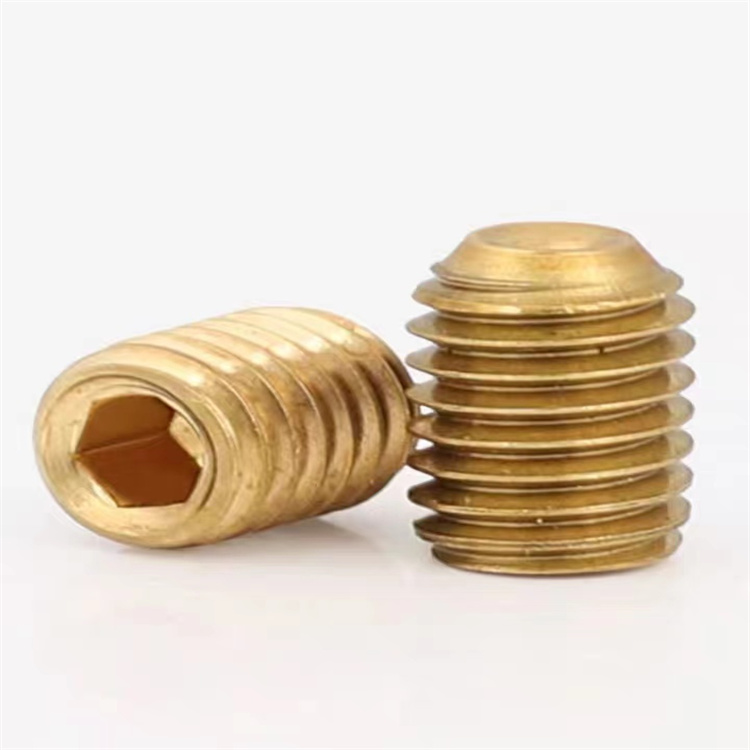

Skru Set Loyang

Skru grub loyang bukan magnetik, tidak percikan dan konduktif elektrik — sifat yang menjadikannya amat diperlukan dalam elektronik, persekitaran mudah letupan dan instrumen ketepatan di mana perkakasan ferus akan menyebabkan gangguan. Titik loyang yang lebih lembut juga menghalang pemarkahan pada aci tahan karat atau krom yang digilap. Kekerasannya yang lebih rendah bermakna skru set loyang tidak boleh digunakan dalam peranan pengapit tork tinggi, tetapi untuk skru pelarasan, sesentuh pembumian dan kedudukan sensor dalam peralatan perubatan atau makmal, loyang selalunya merupakan satu-satunya pilihan yang sesuai.

Skru Set Titanium

Skru grub titanium gred 5 (Ti-6Al-4V) dinyatakan dalam aeroangkasa, berbasikal mewah dan aplikasi peranti perubatan di mana pengurangan berat adalah kritikal dan rintangan kakisan dalam cecair badan atau atmosfera agresif diperlukan. Pada kira-kira 56% berat keluli tahan karat yang setara, skru set titanium memberikan penjimatan jisim yang ketara dalam pemasangan di mana berpuluh-puluh pengikat digunakan. Galling — kecenderungan titanium untuk mengimpal sejuk di bawah sentuhan gelongsor — mesti diuruskan dengan menggunakan kompaun anti rampas pada benang sebelum dipasang.

Panjang Penglibatan Benang: Parameter Paling Diabaikan dalam Reka Bentuk Skru Set

Tidak seperti bolt standard di mana penglibatan benang boleh disahkan secara visual dengan mengira benang terdedah, skru set terletak sepenuhnya dalam lubang yang diketuk buta — menjadikannya mustahil untuk mengesahkan kedalaman penglibatan melalui penglihatan selepas pemasangan. Penglibatan benang yang tidak mencukupi adalah salah satu punca utama kegagalan tarik keluar skru set di bawah beban paksi, dan ia hampir selalu merupakan ralat reka bentuk dan bukannya kecacatan pembuatan.

Panjang sambungan benang minimum yang diperlukan untuk membangunkan kekuatan tegangan penuh skru bergantung pada kekerasan relatif skru dan bahan yang diketuk. Garis panduan berikut digunakan untuk skru set soket standard:

• Skru keluli aloi dalam perumahan keluli: Penglibatan minimum = 1.0× diameter nominal skru (cth., M6 memerlukan sekurang-kurangnya 6mm penglibatan benang).
• Skru keluli aloi dalam perumahan aluminium: Penglibatan minimum = 1.5–2.0× diameter nominal skru untuk mengimbangi kekuatan tegangan yang lebih rendah bagi benang aluminium.
• Skru keluli tahan karat dalam perumahan plastik: Penglibatan minimum = 3.0× diameter nominal skru; sisipan heliks (cth., Helicoil) amat disyorkan.
• Dalam persekitaran getaran: Tambahkan 25–50% kepada nilai minimum di atas sebagai margin keselamatan terhadap longgar progresif.

Apabila ketebalan dinding perumahan tidak membenarkan kedalaman penglibatan yang mencukupi, penyelesaiannya adalah sama ada meningkatkan diameter skru atau beralih kepada skru grub yang lebih panjang dan menggunakan reka bentuk bos berulir melalui. Skru set soket panjang tersuai — termasuk panjang bukan standard yang tidak tersedia dalam stok katalog — boleh dihasilkan mengikut spesifikasi yang tepat, yang merupakan keperluan biasa untuk pereka mekanisme ketepatan yang bekerja dengan perumah padat.

Penyelesaian Anti-Longgar Khusus untuk Skru Grub dalam Pemasangan Berputar

Skru set standard yang digunakan untuk memasang takal, gear, cam dan kolar pada aci berputar adalah antara pengikat yang paling terdedah kepada getaran dalam mana-mana mesin. Tidak seperti pengikat bebibir yang mendapat manfaat daripada geseran di bawah kepala bolt, skru grub bergantung sepenuhnya pada geseran benang dan penglibatan titik ke aci untuk menahan longgar. Dalam perhimpunan yang berputar secara berterusan — terutamanya yang mempunyai pembalikan arah, kitaran permulaan henti atau beban yang tidak seimbang — ini selalunya tidak mencukupi tanpa langkah tambahan.

Strategi anti-melonggarkan yang paling berkesan untuk skru set dalam aplikasi berputar, disusun daripada yang paling mudah kepada yang paling teguh, ialah:

• Susunan skru set dua: Pasang dua set skru dengan saiz yang sama dalam lubang berulir yang sama, dengan skru dalam ditetapkan kepada tork yang betul dan skru luar diketatkan dengan kuat padanya. Pramuat mampatan di antara kedua-dua skru secara mendadak meningkatkan ketahanan terhadap longgar sendiri tanpa sebarang komponen tambahan.
• Mengimbangi skru set dwi: Gunakan dua lubang yang diketuk pada 90° atau 120° mengimbangi sekeliling lilitan hab. Ini mengagihkan beban pengapit dengan lebih sekata di sekeliling aci dan menghalang aci daripada bercongkok atau beralih secara paksi di bawah beban sipi.
• Skru set tampalan nilon: Ini menampilkan tampalan nilon pra-pakai pada rusuk benang yang berubah bentuk menjadi benang mengawan semasa pemasangan, mewujudkan kunci mekanikal yang tidak bergantung pada geseran sahaja. Berkesan untuk aplikasi di mana loker benang cecair dilarang.
• Inden aci pra-gerudi: Untuk pemasangan kekal, inden kon kecil yang digerudi ke dalam aci pada titik sentuhan skru yang ditetapkan — dipadankan dengan skru set mata kon — mencipta interlock mekanikal positif yang menahan pergerakan putaran dan paksi walaupun di bawah getaran yang teruk.

Skru set tampalan nilon dan hujung sepenuhnya nilon adalah item tersuai yang memerlukan perkakas pengeluaran khusus. Keupayaan pembuatan Suzhou Anzhikou termasuk skru set masukkan nilon dengan liputan tampalan yang dioptimumkan untuk kitaran pemasangan sekali guna atau berbilang guna, dihasilkan mengikut saiz benang, panjang dan geometri titik yang ditentukan pelanggan.
