Skru Ibu Jari Kepala Rata Sudut Countersink — Mengapa 82° dan 90° Tidak Boleh Ditukar

Sudut sinki kaunter bagi skru ibu jari kepala rata ialah salah satu dimensi yang paling kerap salah dinyatakan dalam pemasangan pengikat panel, namun akibatnya adalah serta-merta dan boleh diukur. Skru kepala rata siri inci mengikut standard sudut disertakan 82° (ASME B18.6.3), manakala skru kepala rata metrik mematuhi 90° (ISO 7046 / DIN 965). Apabila skru dan sinki kaunter mengawannya dipotong ke sudut yang berbeza, sesentuh galas beralih daripada penglibatan permukaan penuh kepada garis anulus yang sempit — sama ada di rim luar atau tekak dalam kepala, bergantung pada arah ketidakpadanan.

Sentuhan talian dan bukannya sentuhan permukaan mempunyai dua akibat langsung. Pertama, kawasan pengapit yang berkesan dikurangkan sebanyak 70%, bermakna panel boleh beralih ke sisi di bawah beban yang pemasangan padanan dengan betul akan memegang pegun. Kedua, tegasan tertumpu pada talian sesentuh mempercepatkan ubah bentuk tempatan kedua-dua kepala skru dan bahan panel benam kaunter — terutamanya bermasalah dalam panel zink aluminium, plastik atau cetakan mati di mana bahannya lebih lembut daripada skru. Dalam aplikasi skru ibu jari yang dibuka dan ditutup semula berulang kali, ubah bentuk ini berlaku dengan setiap kitaran, akhirnya menyebabkan kepala terduduk dengan jelas bangga dengan permukaan panel walaupun diketatkan sepenuhnya. Menentukan sudut countersink secara eksplisit pada lukisan perolehan — dan bukannya bergantung pada andaian "standard" — menghapuskan mod kegagalan ini sepenuhnya.

Mesin Suzhou Anzhikou Hardware Technology Co., Ltd. mengemaskan sinki kaunter skru ibu jari kepala rata menggunakan pusat pusing CNC yang memegang sudut yang disertakan dalam ±0.5°, dengan ukuran optik dalam proses yang mengesahkan pematuhan. Bagi pelanggan yang membekalkan panel yang dihasilkan mengikut piawaian tertentu, pasukan kejuruteraan Anzhikou akan merujuk silang spesifikasi countersink panel sebelum pengeluaran untuk memastikan keserasian sudut penuh.

Bagaimana Geometri Peralihan Head-to-Shank Mempengaruhi Prestasi Skru Ibu Jari Di Bawah Beban Sisi

Dalam kebanyakan aplikasi pengikat tangan, skru ibu jari diandaikan hanya membawa beban pengapit paksi. Dalam amalan, pemasangan panel kerap mengalami daya sisi daripada pengendalian, perbezaan pengembangan haba antara panel dan casis, atau goyang akibat getaran. Geometri peralihan kepala ke batang — jejari fillet atau potongan bawah di simpang — menentukan cara skru mengagihkan tegasan lentur sisi ini dan sama ada keretakan keletihan bermula di zon itu.

Potongan rendah yang tajam di persimpangan kepala-shank menumpukan tegasan lentur pada satu keratan rentas dan merupakan tapak permulaan kelesuan yang diketahui, terutamanya dalam skru keluli tahan karat yang tertakluk kepada pemuatan kitaran. Jejari fillet yang besar — ​​biasanya 0.1× hingga 0.15× diameter batang — mengagihkan semula kecerunan tegasan pada isipadu bahan yang lebih besar dan memanjangkan hayat keletihan dengan ketara. Untuk skru ibu jari kepala rata, fillet ini sebahagiannya tersembunyi di dalam panel countersunk, yang bermaksud pemeriksaan visual tidak dapat mengesahkan kehadirannya; ia mesti disahkan secara dimensi semasa pemeriksaan masuk menggunakan projektor profil atau CMM.

Lebar permukaan galas bawah kepala juga memainkan peranan dalam rintangan beban sisi. Permukaan galas yang lebih luas — kawasan anulus rata antara dinding countersink dan batang — meningkatkan masa lengan yang tersedia untuk menahan goyang, dengan berkesan mengeraskan sendi terhadap anjakan sudut. Untuk skru ibu jari kepala rata berdiameter kecil (M3 dan ke bawah, atau #6 dan ke bawah dalam saiz inci), permukaan galas ini boleh menjadi sangat sempit, dan menentukan lebar galas minimum sebagai tambahan kepada sudut kepala menjadi penting untuk aplikasi kitaran tinggi atau terdedah kepada getaran.

Had Tork untuk Skru Ibu Jari Didorong Tangan — Menetapkan Jangkaan Daya Pengapit yang Realistik

Ralat reka bentuk yang berterusan dalam pemasangan yang menggunakan skru ibu jari mengandaikan bahawa tork yang digunakan dengan jari akan mencapai pramuat pengapit yang bermakna setanding dengan pengikat dipacu alat. Kajian ergonomik meletakkan purata tork cubitan ibu jari dan jari telunjuk dewasa antara 0.3 dan 0.9 N·m untuk operasi berterusan, dengan puncak sehingga 1.4 N·m untuk usaha ringkas pada kepala knurled. Sebagai rujukan, bolt standard M4 yang diketatkan kepada 70% beban kalis memerlukan kira-kira 2.8 N·m. Jurang ini mempunyai implikasi langsung untuk reka bentuk bersama.

Skru ibu jari tidak boleh menjadi elemen pengapit utama dalam sambungan yang bergantung pada geseran untuk memindahkan beban ricih antara panel. Peranan mereka yang sesuai ialah pengekalan kedudukan — memegang panel penutup pada permukaan mengawannya untuk mengelakkan bunyi berderak, mengekalkan mampatan gasket EMI dalam julat kerjanya, atau memastikan pintu berengsel daripada berayun terbuka — bukan pemindahan beban struktur. Apabila pereka bentuk menentukan skru ibu jari yang mengharapkannya diapit dengan kebolehpercayaan yang sama seperti skru mesin yang diputar, hasilnya ialah laporan medan panel bergetar longgar, gasket gagal dimeterai atau penutup yang boleh dialihkan oleh tekanan tangan.

Nilai rujukan berikut membantu menetapkan parameter reka bentuk yang realistik apabila menentukan skru ibu jari kepala rata dalam pemasangan panel:

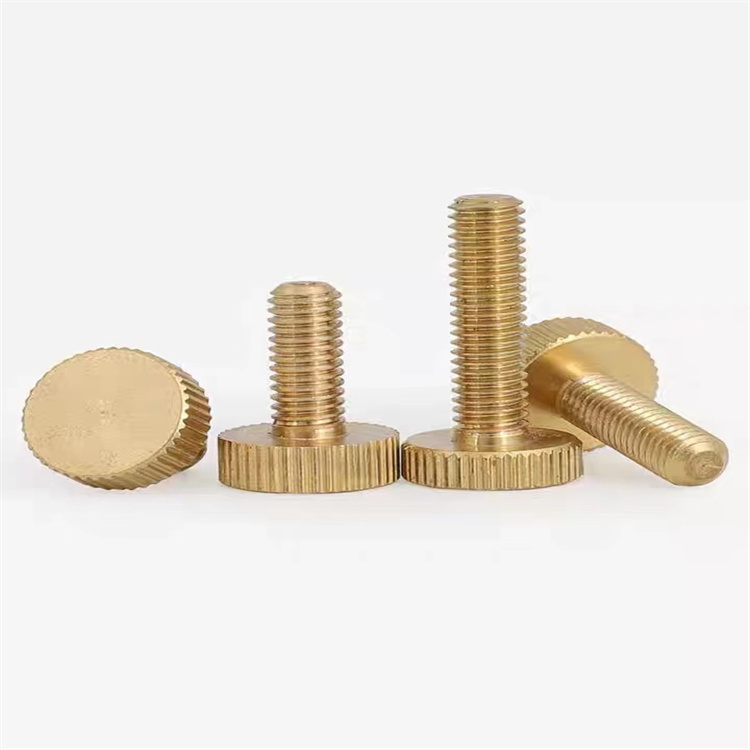

Nilai-nilai ini mengandaikan kepala berkerut dengan permukaan cengkaman yang mencukupi. Kepala licin atau haus mengurangkan tork yang boleh dicapai sebanyak 30–50%, yang mengalihkan banyak aplikasi keluar dari tingkap tork berfungsi sepenuhnya. Inilah sebabnya mengapa keadaan knurl adalah spesifikasi yang berkaitan dengan penyelenggaraan, bukan hanya estetik, untuk skru ibu jari yang kerap digunakan sepanjang hayat perkhidmatannya.

Konfigurasi Skru Ibu Jari Kepala Rata Bukan Standard dan Apabila Alatan Tersuai Adalah Wajar

Skru ibu jari kepala rata katalog standard meliputi julat saiz, pic benang dan diameter kepala yang jelas, tetapi kekangan reka bentuk produk kerap menolak aplikasi di luar julat tersebut. Diameter kepala lanjutan untuk kawasan cengkaman yang lebih besar, kepala berprofil dikurangkan untuk kelegaan panel nipis, kepala knurl-tambah-slot hibrid untuk kedua-dua pemacu tangan dan alat, dan panjang shank tersuai untuk ketebalan tindanan panel tertentu adalah semua keperluan biasa yang tidak dapat dipenuhi oleh produk katalog. Memahami apabila perkakas tersuai adalah wajar dari segi ekonomi berbanding apabila item katalog dengan penyesuaian reka bentuk adalah mencukupi adalah keputusan perolehan praktikal yang mempengaruhi kedua-dua kos unit dan masa pendahuluan.

Perkakas tersuai untuk skru ibu jari kepala rata berkepala sejuk menjadi wajar kos apabila syarat berikut dipenuhi:

• Volum tahunan melebihi kira-kira 5,000–10,000 keping — di bawah ambang ini, kos pelunasan alatan setiap keping biasanya melebihi premium item katalog yang diubah suai atau alternatif mesin CNC
• Dimensi bukan standard adalah dalam geometri berkepala sejuk (diameter kepala, ketinggian kepala, OD knurl) dan bukannya dalam ciri sekunder — perkakas tajuk sejuk menambah kos yang agak sederhana berbanding dengan penjimatan setiap keping pada volum, manakala ciri CNC sekunder boleh ditambah pada kosong standard tanpa die tajuk baharu
• Aplikasi ini mempunyai ufuk pengeluaran berbilang tahun yang ditentukan — reka bentuk skru ibu jari dalam peralatan rak, instrumentasi ujian dan penutup industri biasanya stabil selama 5-10 tahun, memberikan masa yang mencukupi untuk melunaskan pelaburan perkakas
• Keperluan fungsian tidak dapat dipenuhi dengan pemprosesan pasca kosong standard — jika diameter kepala adalah kekangan, pusingan sekunder boleh membukanya kepada diameter yang lebih besar tetapi tidak boleh meningkatkan bahan dalam kosong berkepala sejuk; mati baru adalah satu-satunya pilihan

Suzhou Anzhikou Hardware Technology Co., Ltd. telah mengumpul lebih 20 tahun pengalaman penyesuaian skru bukan standard, dengan pasukan kejuruteraan yang terdiri daripada 10 pakar yang menilai lukisan pelanggan untuk mengenal pasti laluan pengeluaran yang paling menjimatkan kos — sama ada kosong standard yang diubah suai, cetakan kepala sejuk baharu atau bahagian yang bertukar CNC daripada stok bar. Untuk pelanggan yang mengeksport ke pasaran di seluruh Asia, Eropah dan Amerika Utara, Anzhikou juga menyediakan dokumentasi pematuhan dimensi yang sejajar dengan piawaian serantau yang berkaitan, mengurangkan beban proses pemeriksaan masuk pelanggan sendiri.
