ISO 7380-1 vs ISO 7380-2: Memahami Perbezaan Struktur Antara Skru Kepala Butang Standard dan Bebibir

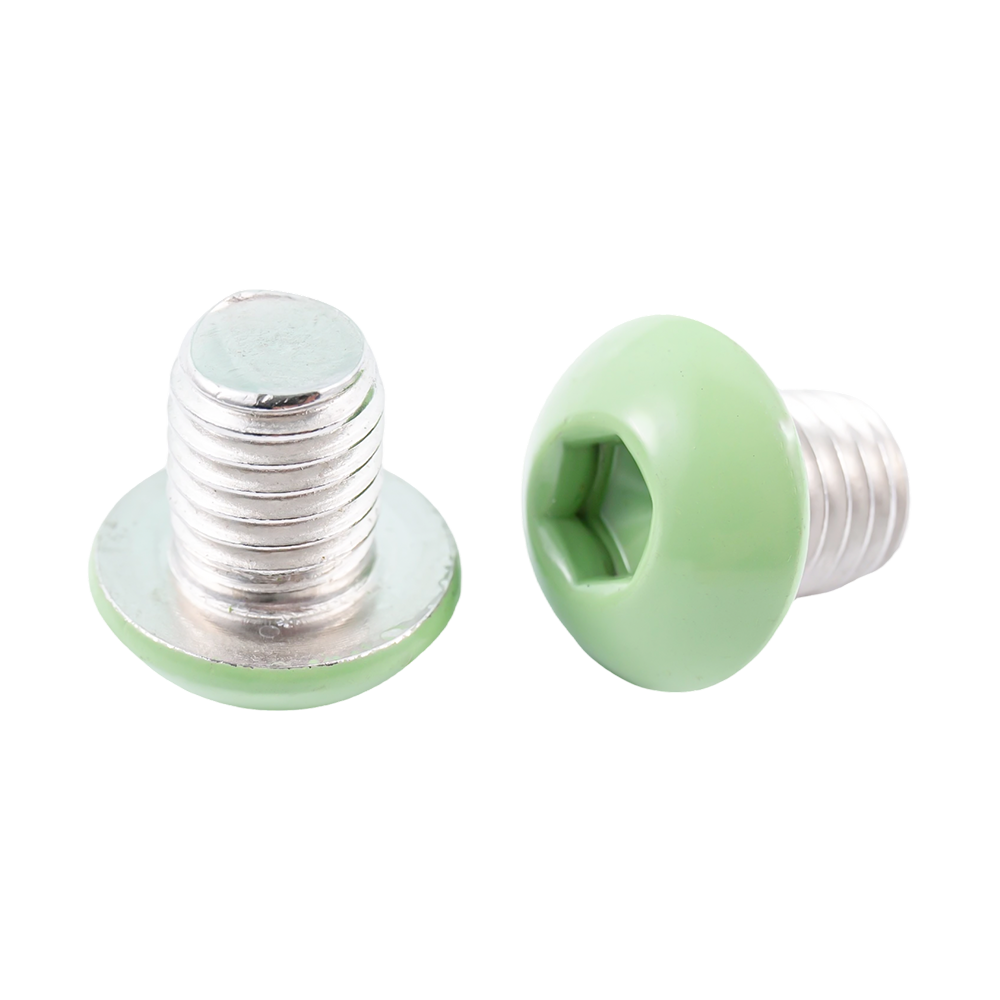

ISO 7380 diterbitkan dalam dua bahagian berbeza yang sering digabungkan dalam pemerolehan dan dokumentasi kejuruteraan, yang membawa kepada penggantian yang salah yang menjejaskan prestasi bersama. ISO 7380-1 mentakrifkan skru penutup soket kepala butang dengan kepala kubah biasa dan tiada bebibir — permukaan galas kepala terhad kepada bahagian bawah bulatan kubah itu sendiri. ISO 7380-2 mentakrifkan varian bebibir, yang menambah bebibir mesin basuh integral di bawah kepala berkubah, meningkatkan diameter permukaan galas kira-kira 30% hingga 40% berbanding diameter kepala untuk saiz skru nominal yang sama. Perbezaan ini bukan kosmetik: bebibir secara asasnya mengubah taburan tegasan mampatan pada permukaan sambungan dan menentukan sama ada skru sesuai untuk digunakan dalam bahan substrat yang lebih lembut tanpa mesin basuh berasingan.

Ketinggian kepala yang dinyatakan dalam ISO 7380-1 secara nominalnya bersamaan dengan satu perempat daripada diameter skru nominal — jauh lebih rendah daripada skru penutup kepala soket ISO 4762 yang setara, yang ketinggian kepala sama dengan lebih kurang dua pertiga daripada diameter nominal. Ketinggian kepala yang dikurangkan ini ialah ciri fungsi yang menentukan reka bentuk kepala butang: ia membenarkan penggunaan dalam poket berlawanan cetek, memberikan penampilan luaran berprofil rendah pada permukaan pemasangan, dan mengurangkan risiko gangguan dengan komponen atau penutup gelongsor bersebelahan. Tukar ganti ialah kedalaman penglibatan soket hex yang lebih pendek secara berkadar, yang secara langsung mengehadkan tork pemasangan maksimum dan oleh itu pramuat boleh dicapai — langkah pengesahan yang kerap dilangkau apabila kepala butang dipilih semata-mata berdasarkan penampilan berprofil rendah mereka.

Had Tegasan Galas: Apabila Kepala Butang ISO 7380 Memerlukan Pencuci Walaupun Piawaian Tidak Mewajibkan Satu

Tegasan galas yang dijana di bawah kepala an Skru ISO 7380 semasa pemasangan adalah lebih tinggi daripada skru penutup soket ISO 4762 yang setara dengan diameter nominal yang sama, kerana kawasan galas kepala butang adalah lebih kecil berkadaran dengan beban bukti yang boleh ditahan oleh skru. Apabila tegasan galas ini melebihi kekuatan hasil mampatan bahan sambungan di zon sentuhan, kepala membenam secara progresif ke permukaan dengan setiap kitaran haba atau peristiwa getaran, menghapuskan prabeban dan menyebabkan kelonggaran sendi tanpa sebarang petunjuk luaran yang boleh dilihat kegagalan.

Kepala butang bebibir ISO 7380-2 dibangunkan khusus untuk menangani masalah tegasan galas ini dalam pemasangan aloi ringan tanpa memerlukan komponen pencuci longgar yang berasingan. Flange integral meningkatkan kawasan galas dengan faktor kira-kira 1.6 hingga 1.9 bergantung pada saiz nominal, mengurangkan tegasan galas secara berkadar dan memanjangkan julat bahan substrat di mana skru boleh digunakan pada beban kalis penuh tanpa risiko benam.

Pemilihan Kelas Harta untuk Skru ISO 7380: Mengapa 10.9 Tidak Sentiasa Unggul daripada 8.8 dalam Aplikasi Kepala Butang

Skru kepala butang ISO 7380 dihasilkan secara komersial dalam kelas hartanah 8.8 dan 10.9 untuk keluli karbon dan aloi, dan dalam gred tahan karat austenit A2-70 dan A4-70. Naluri untuk menentukan kelas harta tertinggi yang tersedia untuk mana-mana aplikasi pengikat struktur adalah bermasalah khusus untuk kepala butang ISO 7380 kerana faktor pengehad dalam kebanyakan sambungan kepala butang bukanlah kapasiti tegangan skru tetapi kapasiti kilasan soket. Soket hex dalam kepala butang ISO 7380 mempunyai kedalaman soket kira-kira 37% lebih pendek daripada skru penutup ISO 4762 dengan diameter nominal yang sama. Apabila skru gred 10.9 memerlukan tork pemasangan 14 hingga 16 N·m untuk mencapai pramuat beban bukti, tetapi soket pendek hanya boleh mengekalkan 10 hingga 12 N·m sebelum herotan soket bermula, kelas harta yang lebih tinggi menjadi tidak produktif.

Oleh itu, panduan praktikal untuk pemilihan kelas hartanah ISO 7380 adalah:

• Julat M3 hingga M6: Kelas hartanah 8.8 sesuai untuk kebanyakan aplikasi. Kedalaman soket pada saiz ini menyediakan penghantaran tork yang boleh dipercayai kepada beban kalis 8.8 tanpa risiko kerosakan soket apabila kunci hex yang tidak dipakai bersaiz betul digunakan.
• Julat M8 hingga M12: Kelas hartanah 10.9 menjadi boleh dilaksanakan kerana kedalaman soket mutlak yang lebih besar menyediakan penglibatan yang mencukupi untuk keperluan tork yang lebih tinggi. Walau bagaimanapun, keadaan soket mesti dipantau dengan teliti — kekunci hex yang haus pada M8 dan ke atas boleh menanggalkan soket ISO 7380 gred 10.9 dalam satu acara pemasangan.
• Apabila pramuat maksimum diwajibkan dalam diameter kecil: Pertimbangkan untuk menukar kepada skru penutup soket ISO 4762 di lokasi yang sama dan bukannya menaik taraf kelas harta ISO 7380. Ketinggian kepala yang lebih tinggi bagi ISO 4762 menyediakan kedalaman soket yang diperlukan untuk menghantar tork pemasangan gred 10.9 dengan selamat.
• Gred keluli tahan karat (A2-70, A4-70): Kompaun anti rampasan dan kelajuan pemasangan terkawal adalah wajib untuk kepala butang tahan karat dalam lubang diketuk tahan karat untuk mengelakkan pedih.

Pilihan Rawatan Permukaan untuk Skru ISO 7380 dan Kesannya terhadap Pematuhan Dimensi

ISO 7380 menentukan sifat mekanikal dan dimensi skru dalam keadaan tidak bersalut, dan rawatan permukaan yang digunakan selepas pembuatan menambah bahan pada permukaan luaran yang mesti diambil kira semasa mengesahkan pematuhan dimensi. Pilihan salutan yang paling banyak digunakan pada skru kepala butang ISO 7380, bersama dengan implikasi dimensi dan prestasinya, ialah:

• Oksida hitam: Menambah kurang daripada 0.0005mm pada semua permukaan dan tidak mempunyai kesan yang boleh diukur pada kelas benang atau pematuhan dimensi kepala. Kemasan standard untuk pemasangan mekanikal dalaman, lekapan perkakas dan penutup elektronik di mana rupa hitam bukan reflektif dinyatakan.
• Penyaduran zink (kromat jernih atau kuning): Menambah 5 hingga 12 mikron setiap permukaan. Penyaduran melebihi 10 mikron pada benang 6g berisiko padat atau kegagalan tolok dan memerlukan skru asas dihasilkan kepada kelas toleransi 6e untuk menyediakan elaun penyaduran.
• Penyaduran nikel: Menghasilkan permukaan yang cerah dan tahan kakisan pada 8 hingga 15 mikron setiap sisi. Kepala butang bersalut nikel dalam aplikasi dengan sentuhan kulit mesti diuji untuk pematuhan pelepasan nikel dengan Entri 27 Annex XVII REACH EU.
• Salutan serpihan Dacromet / geomet: Diaplikasikan pada ketebalan keseluruhan 8 hingga 20 mikron, memberikan rintangan semburan garam 500 hingga 1,000 jam tanpa risiko kerosakan hidrogen. Pekali geseran yang lebih tinggi (0.12 hingga 0.16) mesti diambil kira dalam spesifikasi tork — tork pemasangan yang sama menghasilkan lebih kurang 15% pramuat kurang berbanding skru bersalut zink.
• Salutan PVD (TiN, CrN, DLC): Digunakan pada 1 hingga 4 mikron, PVD menambah pertumbuhan dimensi yang boleh diabaikan sambil memberikan kekerasan permukaan 1,500 hingga 5,000 HV. Ditentukan dalam komponen berbasikal mewah, peranti perubatan dan instrumen optik ketepatan.

Reka Bentuk Lubang Counterbore dan Clearance untuk Pemasangan ISO 7380: Mengelakkan Ralat Lukisan Paling Lazim

Skru kepala butang ISO 7380 paling kerap dipasang di lubang bor balas yang menyorok kepala berkubah di bawah atau siram dengan permukaan pemasangan. Geometri lubang balas ini secara rutin dinyatakan secara tidak betul pada lukisan kejuruteraan. Tiga ralat lukisan yang paling biasa untuk spesifikasi bor balas ISO 7380 dan akibatnya ialah:

• Menentukan kedalaman bor balas sama dengan ketinggian kepala nominal: Dengan toleransi dimensi pada kedua-dua skru dan lubang balas yang dimesin, kubah akan sama ada menonjol sedikit di atas permukaan atau duduk di bawah siram. Amalan yang betul menambah 0.1mm kepada 0.2mm pada ketinggian kepala nominal apabila menentukan kedalaman gerek balas untuk memastikan tempat duduk siram atau bawah yang konsisten.
• Menggunakan lubang balas bahagian bawah rata untuk kepala berkubah: Bor kaunter silinder berdasar rata menyentuh kubah hanya pada tepi perimeternya, mewujudkan hubungan talian yang menumpukan tegasan dan tidak memberikan penstabilan sisi untuk kepala skru di bawah beban ricih. Diameter lubang balas yang betul ialah 0.3mm hingga 0.5mm lebih besar daripada diameter kepala nominal.
• Gagal menentukan kelegaan akses kunci hex di atas lubang balas: Reka bentuk yang hanya memberikan kelegaan 5mm hingga 8mm di atas lubang balas memerlukan sama ada kunci hex hujung bola (yang mengurangkan tork boleh dihantar sebanyak 25% hingga 30%) atau pemandu hex pemegang T — kedua-duanya mesti diambil kira dalam tork pemasangan yang ditentukan.

Varian ISO 7380 Bukan Standard: Diameter Kepala Tersuai, Kedalaman Soket Lanjutan dan Pilihan Magnet Rendah

Siri dimensi standard yang ditakrifkan dalam ISO 7380 meliputi saiz nominal M3 hingga M16 dengan diameter kepala tetap dan nisbah ketinggian. Dalam banyak aplikasi kejuruteraan ketepatan, nisbah piawai ini tidak sepadan secara optimum dengan keperluan reka bentuk, dan varian tersuai bagi bentuk kepala butang ditentukan untuk menangani keperluan fungsian tertentu.

Diameter Kepala Diperluas untuk Kawasan Galas Bertambah

Menambah diameter kepala melebihi standard ISO 7380 sambil mengekalkan profil kubah kepala butang menghasilkan pengikat dengan kawasan galas yang jauh lebih tinggi yang menghilangkan keperluan untuk mesin basuh berasingan dalam aplikasi substrat lembut. Diameter kepala tersuai 1.5× hingga 2.0× diameter kepala ISO 7380 standard boleh dilaksanakan melalui tajuk sejuk dalam acuan tersuai dan dihasilkan secara komersil dalam kelompok 5,000 keping atau lebih. Profil kubah mesti direka bentuk semula secara berkadar apabila diameter kepala dinaikkan untuk mengekalkan penampilan berprofil rendah yang dimaksudkan.

Kedalaman Soket Dilanjutkan untuk Penghantaran Tork Lebih Tinggi

Menghasilkan kepala berprofil ISO 7380 dengan padanan kedalaman soket atau menghampiri piawaian ISO 4762 menghasilkan geometri hibrid yang memberikan penampilan luar berprofil rendah kepala butang dengan penglibatan soket dan kapasiti tork skru penutup. Konfigurasi bukan standard ini digunakan dalam aplikasi di mana pramuat maksimum diperlukan tetapi kepala silinder yang menonjol bagi skru ISO 4762 tidak boleh diterima. Kedalaman soket yang meningkat dicapai dengan menentukan ketinggian kepala yang lebih besar dalam perkakas tajuk sejuk, biasanya menambah 0.5mm hingga 1.5mm melebihi standard ISO 7380 untuk saiz M4 hingga M8. Keupayaan perkakas dalaman Suzhou Anzhikou membolehkan spesifikasi kedalaman soket tersuai untuk dimasukkan ke dalam reka bentuk cetakan tajuk dan disahkan melalui pemeriksaan artikel pertama sebelum pengeluaran pengeluaran.

Gred Magnetik Rendah dan Bukan Magnet

Keluli tahan karat austenit standard Skru ISO 7380s mempunyai kebolehtelapan magnet yang rendah tetapi bukan sifar disebabkan oleh martensit akibat ubah bentuk yang terbentuk semasa proses tajuk sejuk. Untuk aplikasi dalam peralatan MRI, pemasangan magnetometer dan instrumen kompas ketepatan, kepala butang ISO 7380 yang benar-benar bukan magnet memerlukan sama ada penyepuh penyelesaian pasca tajuk atau spesifikasi gred aloi superaustenit seperti 316LN atau 904L. Varian bukan magnet ini ialah item tersuai yang dihasilkan dalam kelompok kecil mengikut spesifikasi pelanggan, dan mengesahkan kebolehtelapan magnet skru siap memerlukan ukuran gegelung Helmholtz atau meter kebolehtelapan yang ditentukur — ujian magnet kesan hall standard tidak mencukupi untuk mengesan peningkatan kebolehtelapan kecil yang gagal dalam spesifikasi instrumen ketepatan.
